ネットワーク機器用シリアルコンソールケーブル / はんだづけなし圧接タイプ → はんだづけタイプ
部品 | 作りかた | ピンアサイン | 参考文献

初版: 2015-04-18
最終更新日: 2015-04-23


ネットワーク機器用RJ45シリアルコンソールケーブル(圧接型)



部品

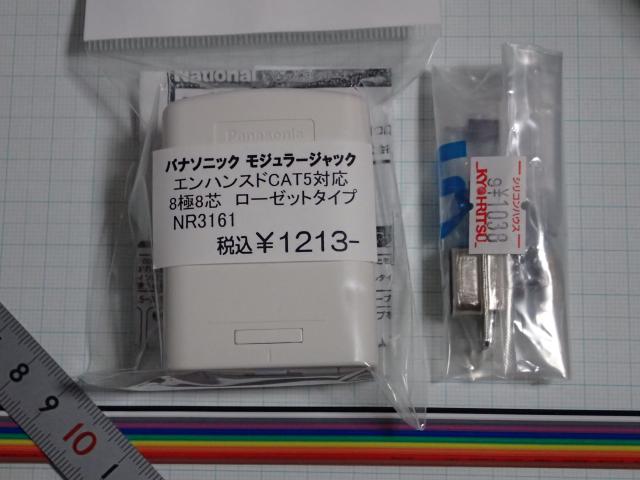

RJ45ローゼットとDSUB9ピン圧接コネクタ
RJ45ローゼットとDSUB9ピン圧接コネクタ

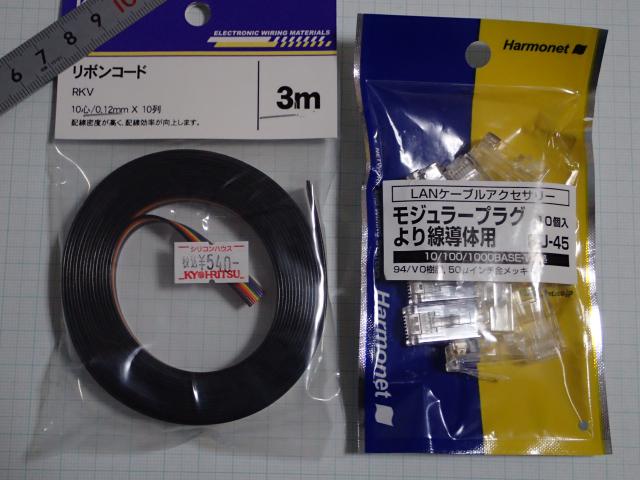

リボンケーブルとRJ45プラグ
リボンケーブルとRJ45プラグ


作りかた

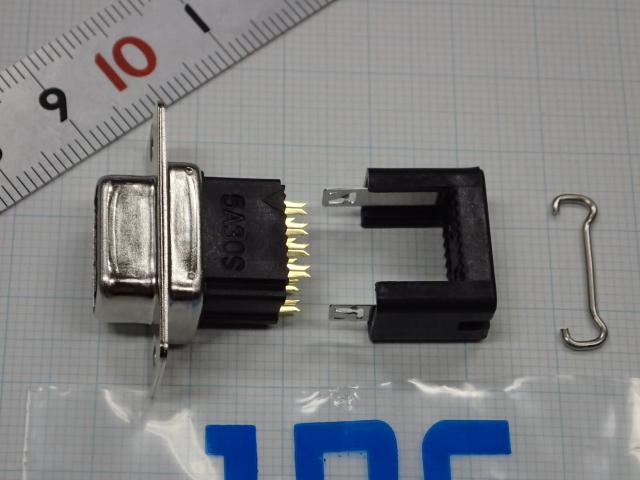

  1. DSUB9ピン圧接コネクタの部品と圧接方法を確認します。
    DSUB9ピン圧接コネクタの部品

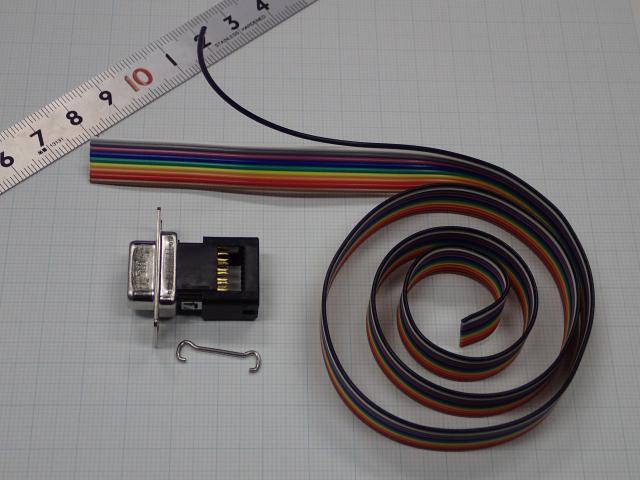

  2. 今回用いた1.27mmピッチのリボンケーブは 10芯タイプだったので、黒線を外して9芯にします。 茶色から白までの9芯を使います
    リボンケーブルとDSUB9ピン圧接コネクタ
  3. 1ピンが茶色、5ピンが白になるように圧接します。
    リボンケーブルをDSUB9ピンコネクタに圧接

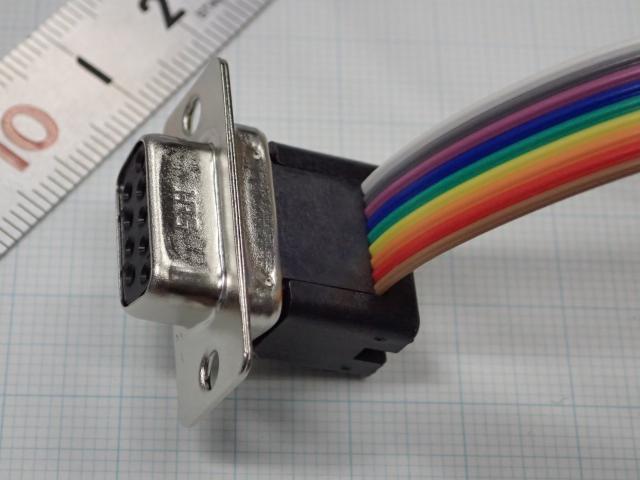

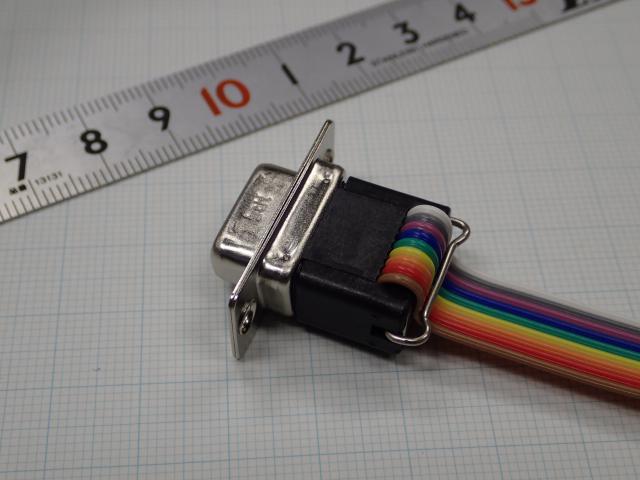

  4. ケーブル抑え用金具を取り付けてDSUB9側の作業は完了です。
    ケーブル抑え金具をDSUBコネクタに取り付け

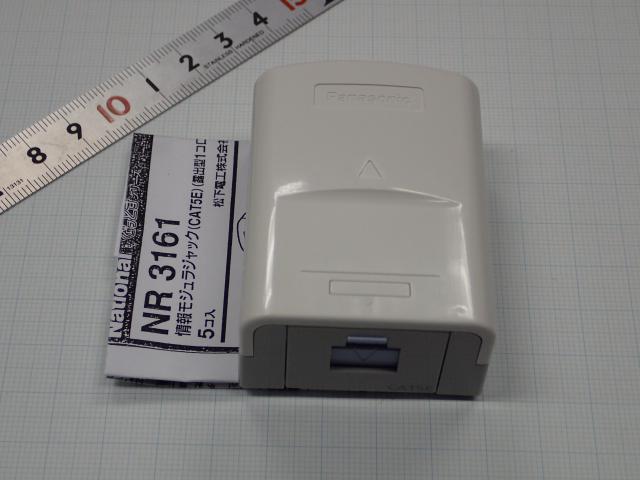

  5. RJ45ローゼットをパッケージから取り出して、施工手順書を熟読します。
    RJ45ローゼットの施工手順書を確認

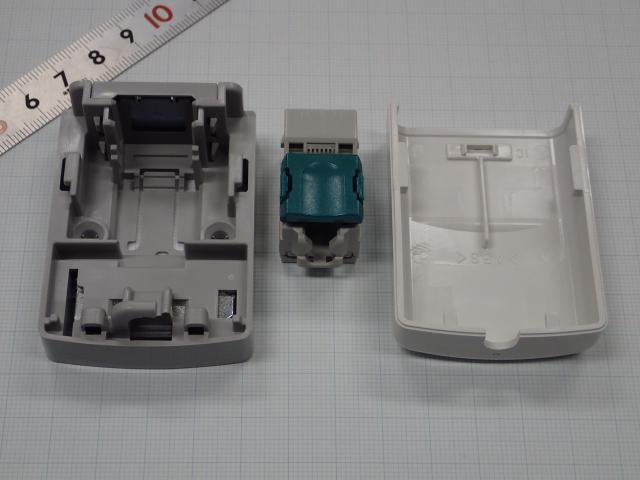

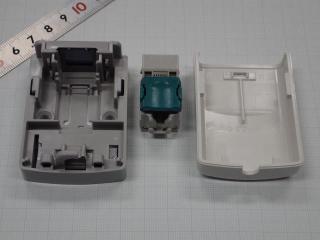

  6. RJ45ローゼットのカバーを外します。
    RJ45ローゼットのカバーを外す

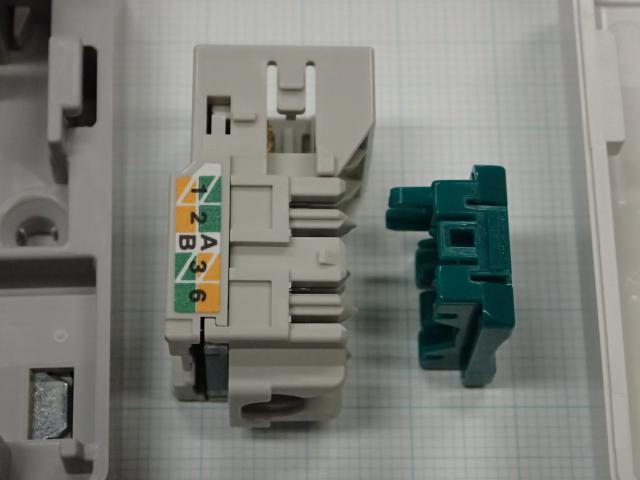

  7. RJ45ジャック本体のピンアサイン(位置とピン番号)を確認します。
    RJ45ジャックのピン番号と位置を確認

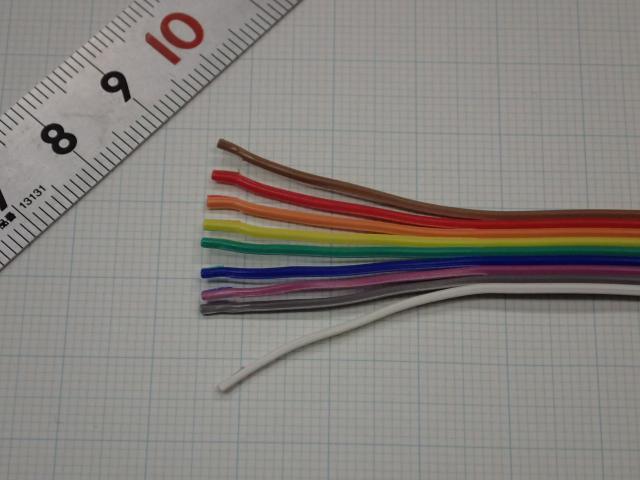

  8. 1.27mmピッチリボンケーブルの反対側をバラします。
    リボンケーブルを一本ずつにバラす

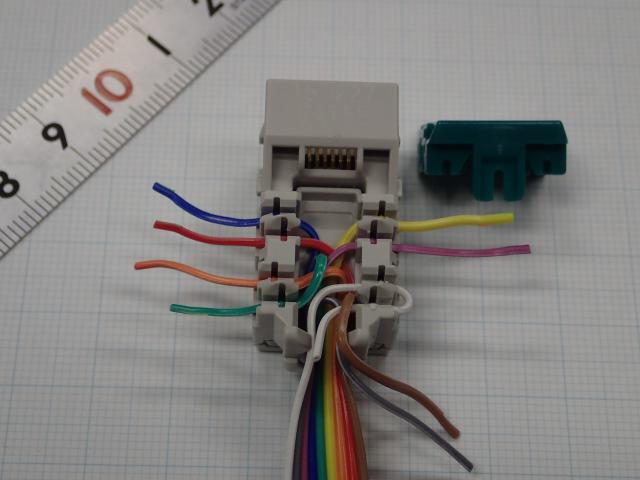

  9. 対応する芯線を各端子に圧着します。 ローゼットで通常使用するLANケーブルの芯線よりも 今回のリボンケーブルは太いので、圧着には少々コツが必要かも。
    RJ45ローゼットにリボンケーブルを圧着

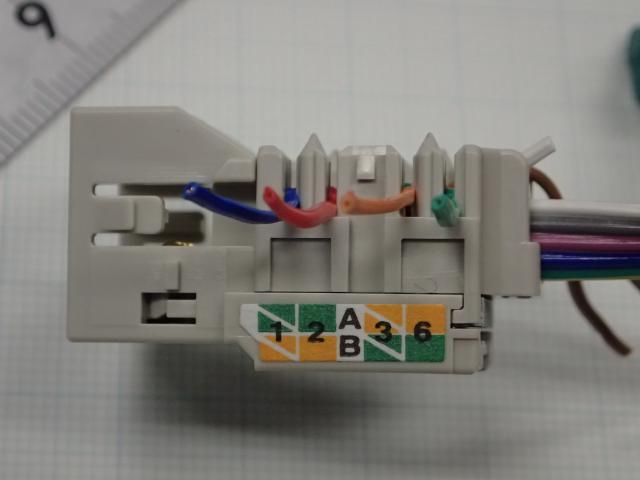

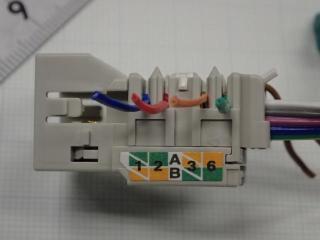

  10. RJ45ジャックの1, 2, 3, 6ピン側はこんな感じ。
    RJ45ジャックの1,2,3,6ピン

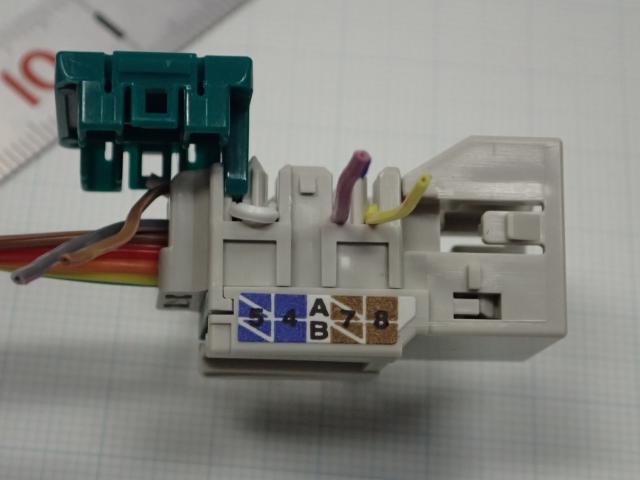

  11. RJ45ジャックの5, 4, 7, 8ピン側はこんな感じ。 コネクタカバーで芯線をしっかりと圧着します (施工手順書どおりに)。
    RJ45ジャックの5,4,7,8ピン

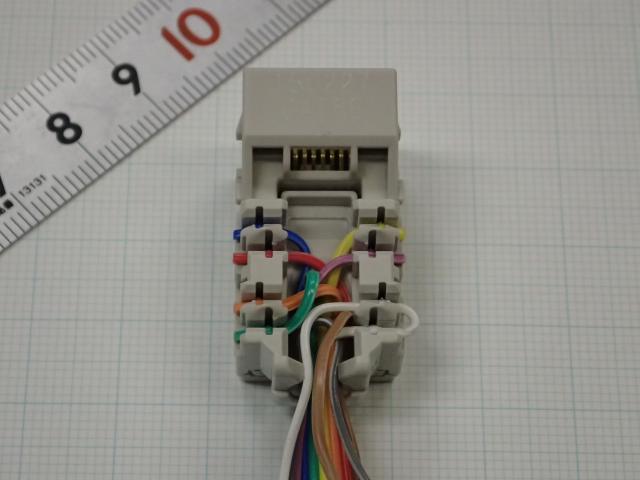

  12. はみでている線をニッパで切断します。
    余分な線をニッパで切断

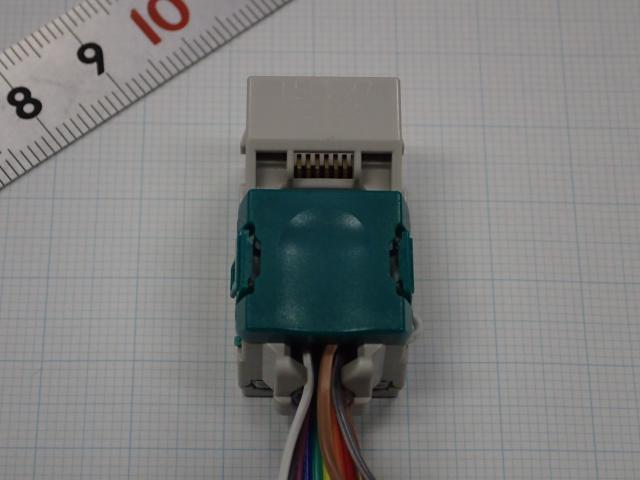

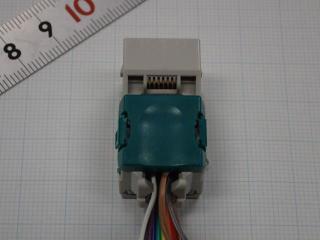

  13. コネクタカバーをとりつけます。
    コネクタカバーの取り付け

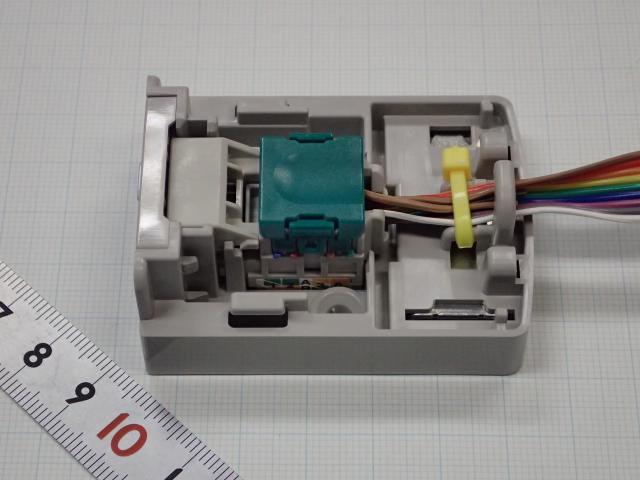

  14. ローゼット本体にRJ45ジャックをとりつけ、 リボンケーブルはインシュロックで固定します。
    RJ45ローゼットにリボンケーブルを固定
  15. ローゼット本体にカバーを取り付けます。
    ローゼット本体にカバーを取り付け
  16. 1.0mmピッチのリボンケーブルの両端にRJ45プラグを圧接します。
    RJ45プラグを1.0mmピッチのリボンケーブルに圧着

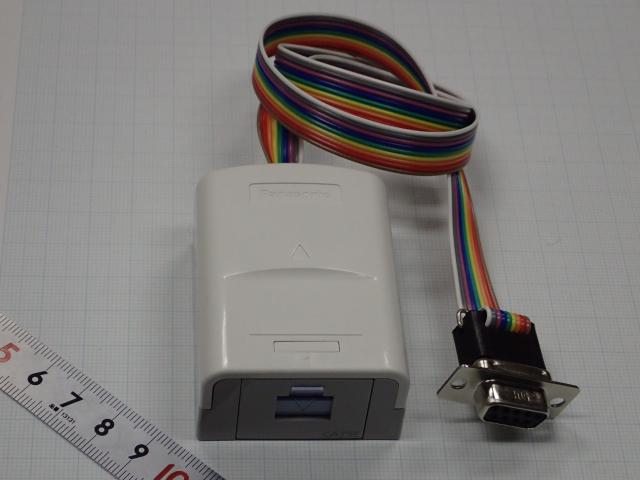

  17. ローゼットにRJ45プラグを圧接した1.0mmピッチのリボンケーブルを 接続したら完成です。
    RJ45プラグをローゼットに接続

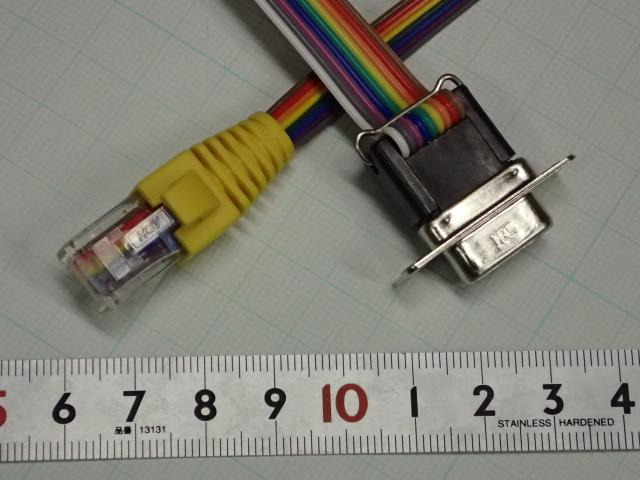

  18. DSUB9ピンコネクタとRJ45コネクタはこんな感じで。 1.0mmピッチと1.27mmピッチの リボンケーブルの太さの違いがわかるでしょうか。
    リボンケーブルの幅の違いとDSUB9、RJ45コネクタ


ピンアサイン

DSUB9側で1〜9に茶〜白を接続したので、 RJ45側は以下の色分けにしたがって圧接します。

DSUB9ピン端子にリボンケーブルを圧接したときの色分けとピンアサイン (DSUB端子のピン番号順)
DSUB9  RJ45
ピン番号 色分け 信号の向き 信号名称 色分け ピン番号
1   DCD/CD キャリア検出   対応なし
2   RxD/RD 受信データ   3
3   TxD/SD 送信データ   6
4   DTR/ER データ端末レディ   7
5   GND/SG グラウンド   4 と 5
6   DSR/DR データセットレディ   2
7   RTS/RS 送信要求   8
8   CTS/CS 送信可   1
9   RI/CI 被呼表示   対応なし

DSUB9ピン端子にリボンケーブルを圧接したときの色分けとピンアサイン (RJ45プラグのピン番号順)
DSUB9  RJ45
ピン番号 色分け 信号の向き 信号名称 色分け ピン番号
8   CTS/CS 送信可   1
6   DSR/DR データセットレディ   2
2   RxD/RD 受信データ   3
5   GND/SG グラウンド   4
5   GND/SG グラウンド   5
3   TxD/SD 送信データ   6
4   DTR/ER データ端末レディ   7
7   RTS/RS 送信要求   8
1   DCD/CD キャリア検出   対応なし
9   RI/CI 被呼表示   対応なし

DSUB9ピン端子にリボンケーブルを圧接したときの色分けとピンアサイン (RJ45ローゼットのピン配置順)
DSUB9  RJ45
ピン番号 色分け 信号の向き 信号名称 色分け ピン番号
8   CTS/CS 送信可   1
6   DSR/DR データセットレディ   2
2   RxD/RD 受信データ   3
3   TxD/SD 送信データ   6
5   GND/SG グラウンド   5
5   GND/SG グラウンド   4
4   DTR/ER データ端末レディ   7
7   RTS/RS 送信要求   8
1   DCD/CD キャリア検出   対応なし
9   RI/CI 被呼表示   対応なし
